Selecția ventilatorului dintr-o privire
Şase intrări definesc funcţia ventilatorului
O selecție fiabilă a ventilatorului de transport pneumatic urmează o secvență de inginerie definită de la datele despre material până la punctul final de operare a debitului de aer și a presiunii.
01
Material
Densitatea în vrac, dimensiunea particulelor, umiditatea, abrazivitatea, temperatura și curgerea.
02
Capacitate de transport
Confirmați debitul de material necesar și dacă funcționarea este continuă, intermitentă sau discontinuă.
03
Geometria conductei
Diametrul conductei, lungimea traseului, ridicarea verticală, coturile și echipamentul definesc calea de rezistență a sistemului.
04
Flux de aer necesar
Viteza de transport și aria secțiunii transversale-conductei stabilesc fluxul de aer necesar.
05
Rezistența sistemului
Includeți conducte, coturi, ridicare verticală, separatoare, filtre și pierderi de echipamente de proces-.
06
Punct de operare
Potriviți debitul de aer și presiunea necesare pe curba de performanță a ventilatorului înainte de selecția finală.

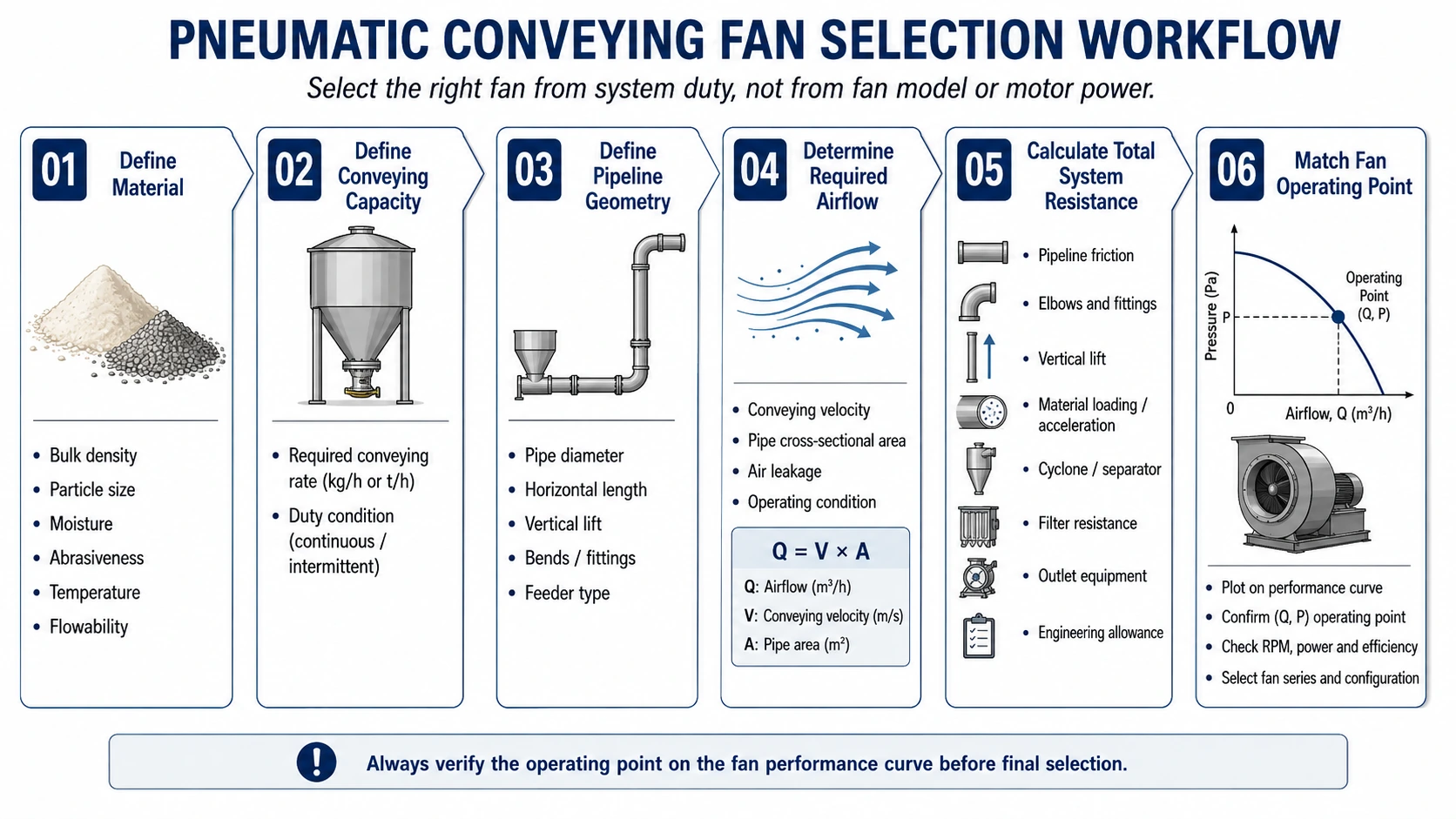

Flux de lucru pentru selectarea ventilatorului de transport pneumatic
Selectați ventilatorul din funcția de sistem, nu din modelul de ventilator sau puterea motorului.
Selectarea corectă a ventilatorului începe de la punctul de operare al debitului de aer și al presiunii necesare.
Pasul 01–02
Începeți cu materialul și capacitatea de transport
Materialul transportat afectează în mod direct necesarul de flux de aer, riscul de uzură și aranjarea adecvată a ventilatorului. Pulberile fine, granulele grosiere, particulele abrazive și materialele umede sau lipicioase se pot comporta foarte diferit în interiorul aceleiași linii de transport pneumatic.
Densitate în vrac
Dimensiunea particulelor
Umiditate
Abrazivitatea
Temperatură
Fluibilitatea
Capacitatea de transport ar trebui definită într-o unitate de inginerie clară, cum ar fikg/h, t/hsaulb/h. De asemenea, confirmați dacă sistemul funcționează continuu, intermitent sau în loturi.
De ce contează asta
Numai capacitatea de transport nu este suficientă pentru a selecta un ventilator. Același debit de material poate necesita un flux de aer și presiune foarte diferite atunci când diametrul conductei, distanța de transport, proprietățile materialului sau aspectul sistemului se modifică.
Pasul 03
Definiți geometria completă a conductei
Rezistența sistemului depinde de traseul complet de transport. O conductă dreaptă scurtă poate necesita mult mai puțină presiune decât un sistem cu același flux de aer, dar mai multe coturi, ridicări verticale, echipamente de separare și filtre.
● Diametrul interior al conductei
● Lungimea totală orizontală a conductei
● Înălțimea de transport vertical
● Numărul de coate
● Raza cotului acolo unde este disponibilă
● Tip alimentator
● Ciclon sau separator
● Filtru sau colector de praf
● Echipament de descărcare finală
● Amortizoare, supape sau alte restricții
Furaj material
→
Conductă
→
coate
→
Lift vertical
→
Separator
→
Filtra
Pasul 04
Determinați debitul de aer necesar
Q = V × A
Q= Flux de aer
V= Viteza de transport
A= Zona de secțiune transversală-internă a conductei
Această ecuație stabilește relația dintre viteză și fluxul de aer. Nu definește viteza corectă de transport pentru fiecare material. De asemenea, trebuie luate în considerare dimensiunea particulelor, densitatea, încărcarea, umiditatea, orientarea conductei și riscul de depunere.
Pasul 05
Calculați rezistența totală a sistemului
Frecarea conductei
Coturi și fitinguri
Ridicator vertical
Accelerația materialului
Ciclon / separator
Rezistența filtrului
Echipamente de outlet
Indemnizație de inginerie
Cerința de presiune a ventilatorului ar trebui să reprezinte rezistența completă a sistemului la debitul de aer necesar-nu o valoare a presiunii în conductă izolată sau a echipamentului.
Presiunea statică vs presiunea totală →Pasul 06
Potriviți punctul de funcționare a ventilatorului
Punctul de selecție important nu este debitul maxim de aer sau presiunea maximă. Ventilatorul trebuie să furnizeze debitul de aer necesar la presiunea necesară a sistemului în condițiile reale de funcționare.
Debit de aer + presiune=Punct de selecție a ventilatorului
✓ Confirmați modelul și dimensiunea ventilatorului
✓ Verificați viteza de funcționare
✓ Verificați eficiența
✓ Verificați puterea arborelui și puterea motorului
✓ Confirmați marja operațională adecvată
Cum să citiți o curbă de performanță a ventilatorului →Nu selectați după:
× Flux de aer de catalog maxim
× Numai puterea motorului
× Numele modelului ventilatorului numai
× Diametrul conductei singur

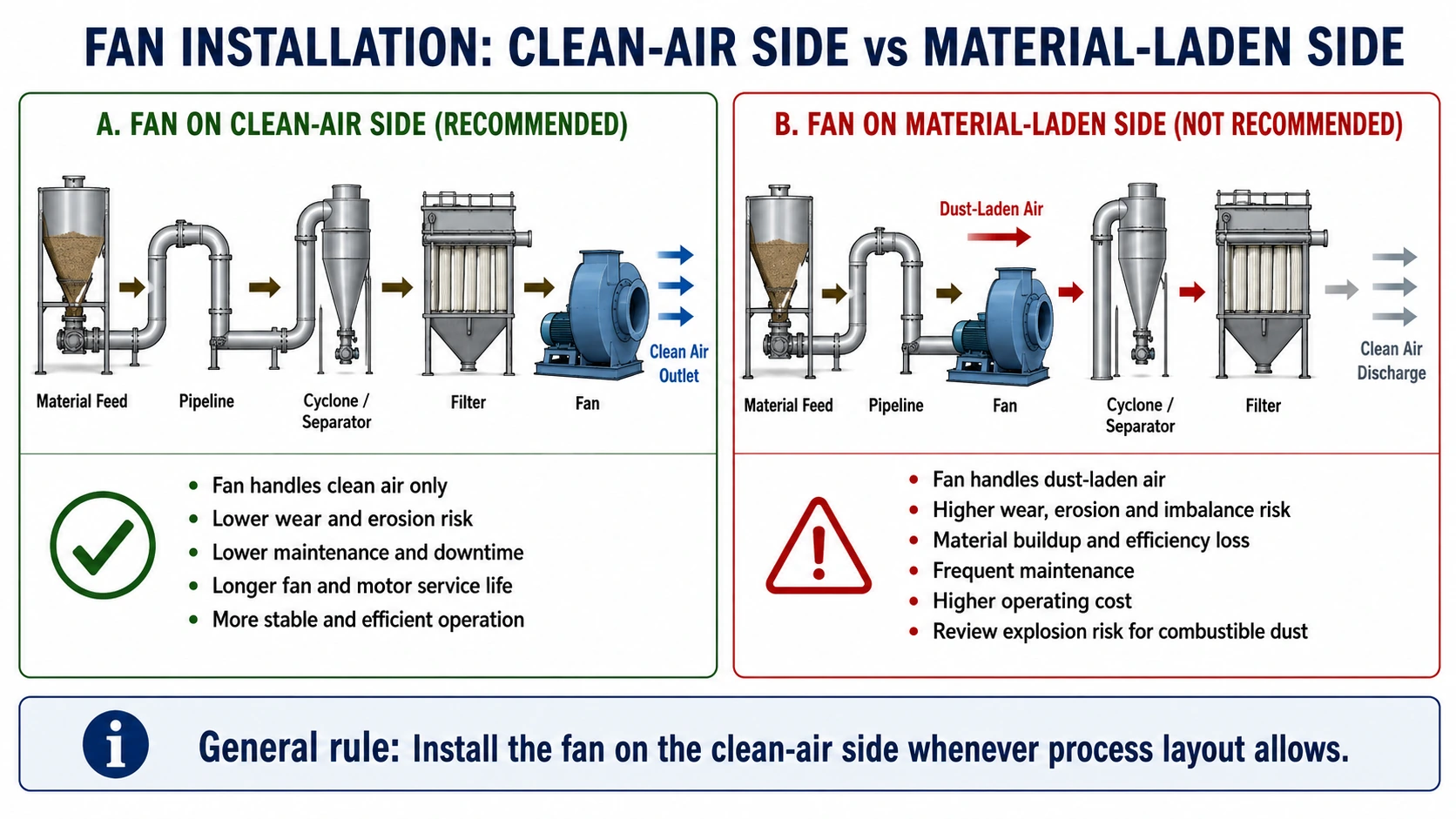

Poziția de instalare a ventilatorului
Curat-partea aerului vs partea cu material-încărcat
Ori de câte ori aranjarea procesului o permite, amplasarea ventilatorului acolo unde manipulează aer curat sau filtrat poate reduce uzura rotorului, acumularea și riscul de întreținere.
✓ De preferat: Curat-partea aerului
Risc redus de uzură și eroziune a rotorului
Reducerea acumularii de material
Cerințe de întreținere mai reduse
Funcționare mai stabilă a ventilatorului
! Necesită revizuire: material-Laden Laden
Abraziunea și eroziunea rotorului
Acumulare de material și dezechilibru
Frecvență mai mare de întreținere
Examinare separată pentru riscul de-praf combustibil
În sistemele cu-presiune pozitivă, ventilatorul poate furniza aer relativ curat în amonte de punctul de alimentare cu material. În sistemele cu presiune negativă-, ventilatorul este situat în mod obișnuit în aval de echipamentul de separare și filtrare, astfel încât rezistența separatorului și a filtrului trebuie incluse în calculul presiunii.
Înțelegeți sistemul complet de transport pneumatic de aer →Direcția ventilatorului cu presiune înaltă-

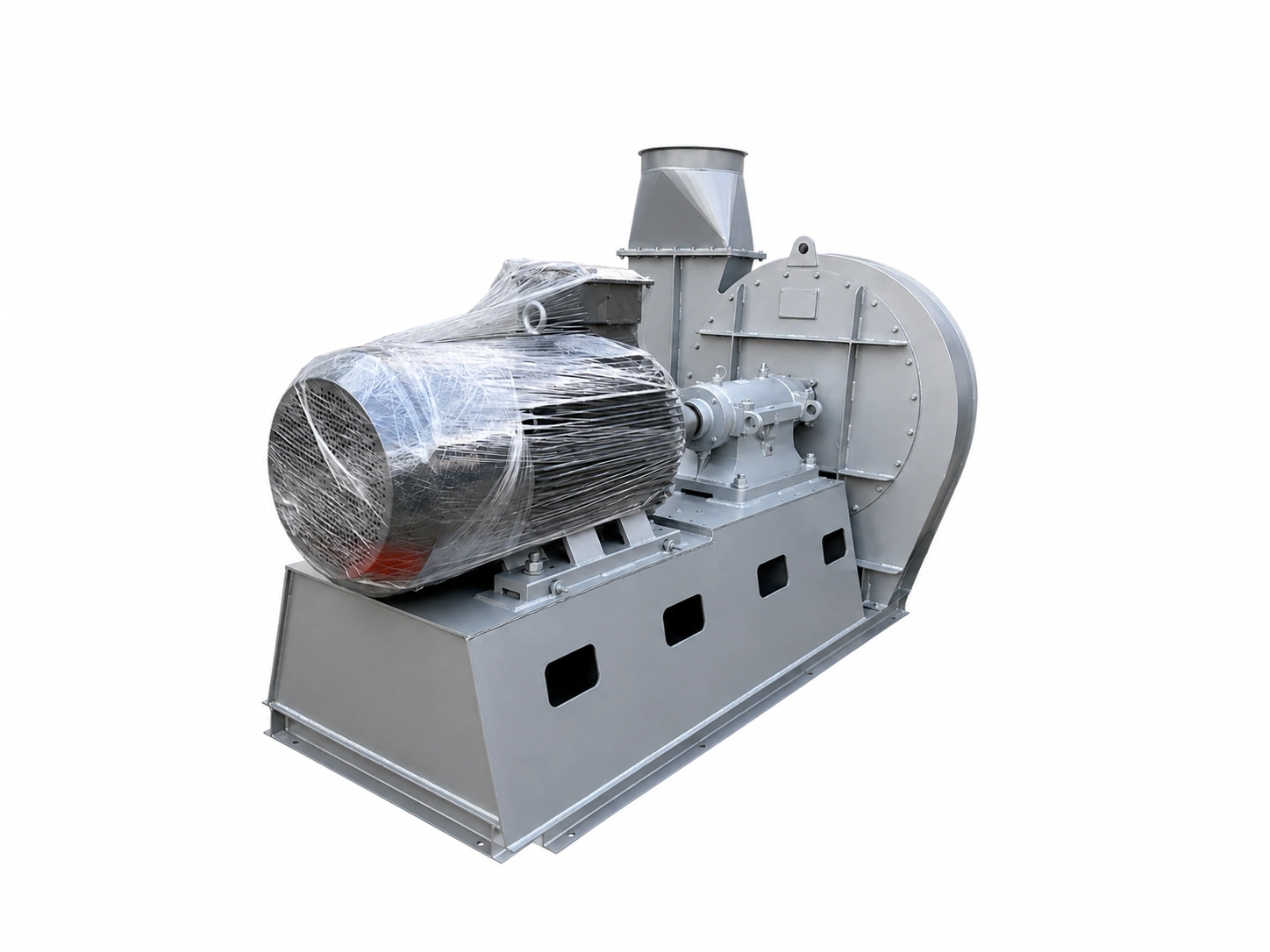

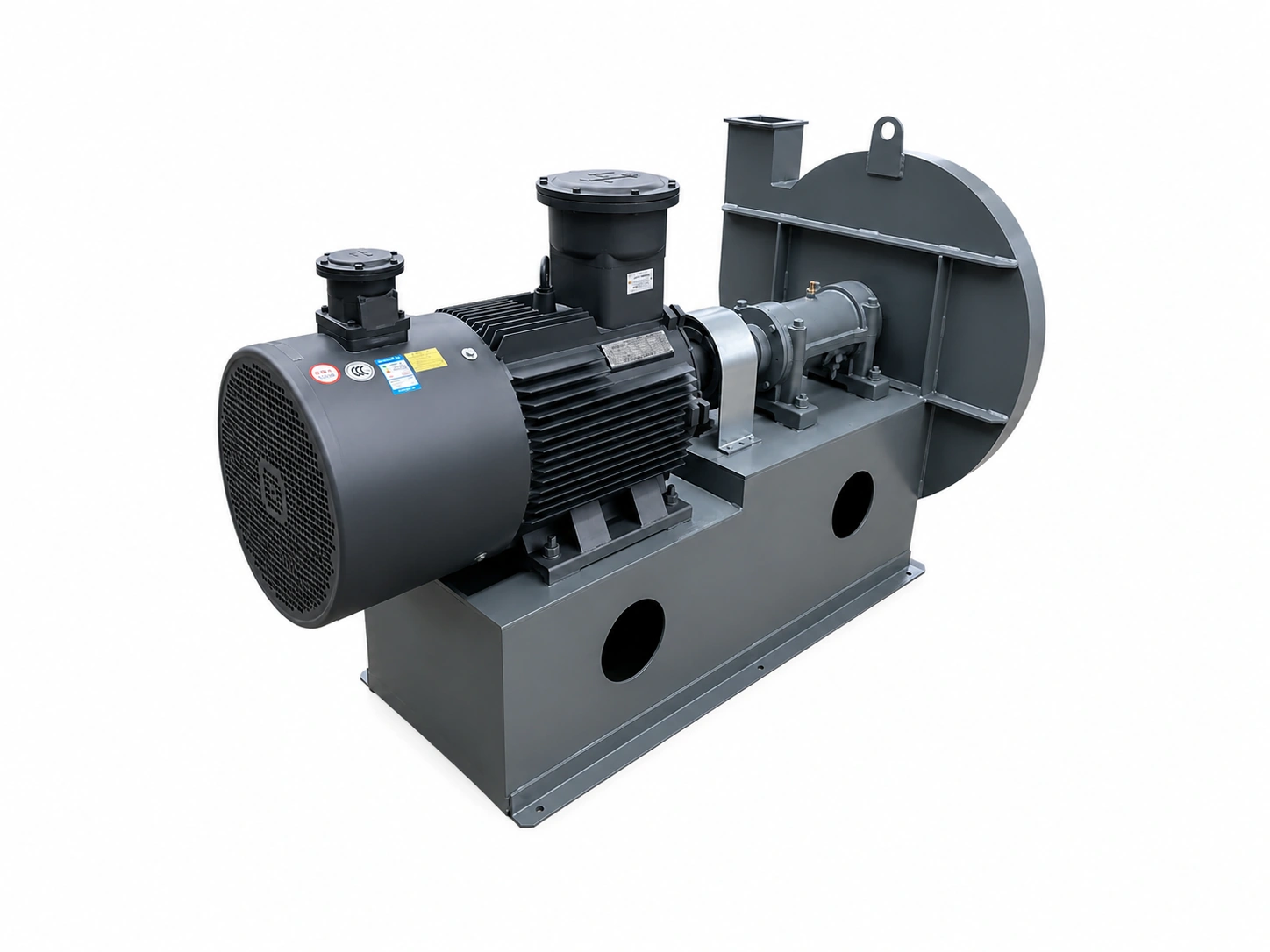

Ventilator centrifugal de înaltă presiune 9-19 sau 9-26?
Selectați seria de ventilatoare numai după ce a fost stabilit debitul de aer și punctul de operare al presiunii necesare.
Selecția finală trebuie confirmată din punctul de operare real al debitului de aer și al presiunii{0}}nu numai din numele aplicației.
După selecția aerodinamică
Confirmați configurația mecanică
01
Rotor / Material
Verificați uzura, acumularea și compatibilitatea medie.
02
Aranjamentul Drive
Confirmați aranjamentul direct, curea sau cuplarea în funcție de ventilatorul selectat.
03
Motor
Confirmați cerințele de putere, tensiune, frecvență, fază și pornire.
04
Rotație și ieșire
Potriviți rotația ventilatorului și unghiul de evacuare la canalul și aspectul locației.
05
Fundație și Acces
Lăsați spațiu suficient pentru întreținerea rulmenților, motorului, antrenamentului și rotorului.
Greșeli frecvente de selectare a ventilatorului de transport pneumatic
×Selectarea ventilatorului numai din diametrul conductei
×Selectarea fluxului de aer fără presiune
×Ignorând rezistența separatorului sau a filtrului
×Selectarea puterii motorului înainte de punctul de operare
×Permiterea materialului abraziv să treacă prin ventilator fără revizuire
×Selectarea dintre performanța maximă a catalogului
Lista de verificare RFQ
Informații necesare pentru selectarea ventilatorului
Cu cât datele sistemului sunt mai complete, cu atât mai precis pot fi evaluate punctul de funcționare a ventilatorului și configurația finală.
Date materiale
• Denumirea materialului
• Densitate în vrac
• Dimensiunea particulelor
• Conținutul de umiditate
• Abrazivitatea
• Temperatura materialului
• Capacitate de transport
Conducte și date de sistem
• Diametrul conductei
• Lungimea orizontală a conductei
• Ridicare verticală
• Numărul de coate
• Tip alimentator
• Ciclon / separator
• Filtru / colector de praf
• Debitul de aer și presiunea dacă sunt cunoscute
Date despre ventilator și electricitate
• Locul de instalare
• Aer curat sau încărcat{0}}material
• Tensiune / frecvență / fază
• Cantitatea
• Rotire
• Direcția de evacuare
• Preferință de unitate
• Funcționare continuă/intermitentă
Întrebări frecvente
Întrebări frecvente privind selecția ventilatorului de transport pneumatic
Cum dimensionez un ventilator pentru transport pneumatic?
Începeți prin a defini materialul, capacitatea de transport, geometria conductei și viteza de transport necesară. Acestea stabilesc cerința de flux de aer. Apoi calculați rezistența completă a sistemului și selectați ventilatorul din punctul de operare al debitului de aer și al presiunii necesare.
Cum se determină debitul de aer al ventilatorului de transport pneumatic?
Fluxul de aer este legat de viteza de transport și de aria-secțiunii transversale a conductei. Relația de bază este Q=V × A, dar viteza corectă de transport trebuie evaluată în funcție de condițiile de material și proces.
Cum determin presiunea necesară a ventilatorului?
Adăugați pierderile de presiune generate de sistemul complet de transport, inclusiv frecarea conductei, coturile, ridicarea verticală, încărcarea materialului, ciclonul sau separatorul, filtrul și alte echipamente de proces.
Ar trebui instalat ventilatorul înainte sau după separatorul de materiale?
Ori de câte ori procesul permite, localizarea ventilatorului acolo unde manipulează aer curat sau filtrat este, în general, de preferat, deoarece reduce uzura rotorului, acumularea și riscul de întreținere.
Poate trece pulberea sau granulele printr-un ventilator centrifugal?
Este posibil din punct de vedere tehnic în unele sisteme, dar contactul direct cu materialul necesită o revizuire atentă a proprietăților particulelor, abraziunea, acumularea, dezechilibrul rotorului și riscurile de siguranță. Instalarea-aerului-curat este de preferat atunci când este practic.
Când ar trebui să iau în considerare un ventilator 9-19 sau 9-26?
Seria 9-19 poate fi revizuită acolo unde presiunea este cerința dominantă. Seria 9-26 poate fi revizuită pentru sarcini mai grele care implică o presiune semnificativă împreună cu o cerință mai mare de flux de aer. Punctul de operare real trebuie să determine selecția finală.
Poate un ventilator centrifugal să înlocuiască o suflantă cu deplasare pozitivă{0}?
Nu în toate sistemele de transport pneumatic. Ventilatoarele centrifuge sunt potrivite numai în intervalul lor de operare a debitului de aer și a presiunii. Transportul cu fază densă-sau cu presiune foarte-înaltă poate necesita un alt tip de echipament-de mișcare a aerului.
Ce informații ar trebui să trimit pentru selectarea ventilatorului de transport pneumatic?
Furnizați proprietățile materialului, capacitatea de transport, diametrul conductei, distanțele orizontale și verticale, numărul de coturi, informații despre separator și filtru, debitul de aer și presiunea necesare, dacă sunt disponibile, alimentarea cu energie electrică și un proces existent sau un desen al conductei.
Resurse conexe pentru transportul pneumatic și selecția ventilatorului
Continuați cu îndrumările legate de proiectarea sistemului, presiunea și selectarea ventilatorului.
Ghid de aplicare
Sistem de transport pneumatic industrial →
Înțelegeți configurațiile transportului de-presiune pozitivă și presiune-negativă, componentele sistemului și pozițiile de instalare a ventilatoarelor.
Ghid de performanță
Cum să citiți o curbă de performanță a ventilatorului →
Aflați cum sunt verificate fluxul de aer, presiunea, eficiența și puterea la punctul de funcționare necesar al ventilatorului.
Ghid de presiune
Presiunea statică vs presiunea totală →
Înțelegeți terminologia de presiune utilizată atunci când definiți funcționarea ventilatorului și rezistența totală a sistemului.
Centrul de selecție
Ghid de selecție a ventilatoarelor industriale →
Continuați cu ghidul general de selecție a ventilatorului QIYUE pentru cerințele privind fluxul de aer, presiune, mediu, motor și instalare.
Aveți nevoie de ajutor pentru a alege un ventilator de transport pneumatic?
Trimiteți QIYUE materialul dvs., capacitatea de transport, aspectul conductei, fluxul de aer, presiunea și cerințele electrice. Echipa noastră tehnică poate revizui funcționarea sistemului și poate recomanda o serie și o configurație adecvată de ventilatoare centrifugale.
