Ventilatorul de evacuare pe acoperiș cu acționare directă este o unitate de ventilație montată pe acoperiș-, concepută pentru aplicații de evacuare continuă în unități comerciale și industriale. Configurația cu transmisie directă elimină alunecarea curelei, pierderea tensiunii și înlocuirea de rutină a curelei, rezultând o întreținere mecanică mai mică. Unitățile sunt disponibile în configurații de suflare sus-și în jos-pentru a se potrivi cerințelor specifice de evacuare pentru aerul contaminat, fumul sau îndepărtarea generală a căldurii instalației.

Caracteristici cheie

Arhitectura-Direct Drive:Arborele motorului se conectează direct la butucul rotorului, eliminând pierderile de putere de transmisie și întreținerea curelei.

Întreținere-Funcționare gratuită:Absența curelelor, scripeților și fulgilor reglabili îndepărtează punctele de control frecvente de tensionare.

Rotoare echilibrate de precizie:Roțile-înclinate înapoi sau cu profil aerodinamic echilibrate static și dinamic conform standardelor ISO 1940, menținând amplitudinile vibrațiilor sub 2,5 mm/s.

Carcasă-rezistentă la intemperii:Constructie exterioară din aluminiu filat-de grosime mare sau oțel galvanizat, cu margele de siguranță laminate pentru rigiditate structurală împotriva vântului puternic.

Paravane integrate pentru păsări/insecte:Plasă rezistentă-zincata sau din oțel inoxidabil previne pătrunderea resturilor, menținând în același timp spațiul liber în zona de descărcare.

Spun Curb Cap:Capacul de bordură dintr-o-piesă fără sudură previne migrarea apei în pătrunderea acoperișului clădirii.

Specificații tehnice și documente de inginerie

Parametru	Gama standard / Specificație
Capacitatea fluxului de aer	500 CFM până la 25.000 CFM (850 m3/h până la 42.500 m3/h)
Presiune Statică	Până la 1,5 inchi wg (373 Pa)
Diametrul roții ventilatorului	12 inchi până la 48 inchi (305 mm până la 1.219 mm)
Opțiuni de motor	Mono-fazat / Tri-fazat; 115 V, 208-230 V, 460 V, 575 V (50 Hz / 60 Hz)
Carcasa motorului	ODP (Open Drip Proof), TEFC (Totally Enclosed Fan Cooled), Antiexplozie-(Clasa I, Divizia 1 și 2)
Temperatura de operare	-20 grade F până la 140 grade F (-29 grade până la 60 grade); opțiuni de temperatură ridicată până la 300 de grade F (149 de grade)
Materialul carcasei	Aluminiu 3003-H14, oțel galvanizat (16 GA până la 12 GA) sau oțel inoxidabil (304 / 316)
Certificari si conformitate	UL 705, Evaluări certificate AMCA pentru performanța sunetului și aerului, conform CE

Principiul de construcție, fabricație și lucru

[Admisie de aer evacuat][Carcasă din aluminiu-grea][Motor cu tracțiune directă-și rotor echilibrat] ──(Conexiune directă a arborelui)[Sus-Deflagrație/Jos-Descărcare de explozie]

Unitatea funcționează prin aspirarea aerului din interior în sus prin bordura acoperișului clădirii. Motorul este izolat de fluxul de aer în modelele de evacuare (sau situat în fluxul de aer pentru ventilație generală) și rotește rotorul direct la turația motorului potrivită.

Materiale structurale și componente interne
Carcasă și capac de bordură: formate din foi de aluminiu 3003 rezistente la coroziune-de 0,064-inci, folosind prese hidraulice de ștanțare cu ambutisare adâncă. Cusăturile sunt sudate continuu TIG pentru a elimina punctele de scurgere a apei.
Compartimentul motorului: orificiile de răcire ventilate izolează înfășurările electrice de umiditatea de evacuare. Motoarele sunt dotate cu rulmenți cu bile etanșați, lubrifiați permanent, cu o durată de viață L10 care depășește 100.000 de ore.
Amortizoare: amortizoarele gravitaționale sau motorizate se montează sub capacul bordului, deschizându-se automat la activarea ventilatorului pentru a preveni pierderea aerului condiționat în timpul ciclurilor de ralanti.

Echipamente de fabricație și protocoale de control al calității
Tăiere cu laser și formare CNC: Componentele tablei sunt tăiate pe sisteme laser cu fibră de 4kW cu o toleranță dimensională de ± 0,1 mm, urmată de frânarea presei CNC cu mai multe axe.
Instalație de echilibrare dinamică: Fiecare roată a ventilatorului finalizată este rotită pe o mașină de echilibrare dinamică Schenck. Greutățile de corecție sunt nituite sau sudate până când dezechilibrul rezidual îndeplinește specificațiile de gradul G2.5.
Testare electrică: unitățile complet asamblate sunt supuse testării automate de rezistență dielectrică (1800 V timp de 1 secundă), verificării consumului de curent de funcționare și testării de rezistență a izolației cu potențial ridicat- înainte de ambalare.

Aplicații

Fabrici industriale:Extragerea continuă a fumului de sudură, ceață de ulei de prelucrare și încărcături termice localizate.

Bucătăriile comerciale:Configurația de explozie în sus-descărcă grăsimea-aerul încărcat vertical, departe de suprafețele acoperișului, conform codurilor NFPA 96.

Depozite și centre logistice:Destratificarea termică cu volum mare{0} și eliminarea aerului stagnant.

Instalații de depozitare a produselor chimice și apă uzată:Construcția acoperită cu epoxi-sau oțel inoxidabil rezistă hidrogenului sulfurat coroziv și vaporilor de clor.

Opțiuni disponibile

Controlul vitezei:Motoare compatibile VFD (Variable Frequency Drive) pentru modulația CFM dinamică.

Acoperiri:Halar (ECTFE), acoperire cu pulbere epoxidice (80–100 um grosime) sau pasivare rezistentă la acid-pentru medii chimice dure.

Borduri de acoperiș:Borduri prefabricate din oțel galvanizat, auto{0}}, cu izolație acustică internă care variază de la 8 inchi la 24 inchi în înălțime.

Întrerupătoare de deconectare:Întrerupătoare de siguranță NEMA 3R sau NEMA 4X-montate și cablate din fabrică.

Paravane și ecrane de securitate:Plasă de sârmă sudata de gros-gabarit pentru instalații instituționale sau de înaltă-securitate pe acoperiș.

FAQ

Î: Cum se compară eficiența-de acționare directă cu ventilatoarele de evacuare de pe acoperiș cu curea-?

R: Ventilatoarele cu acționare directă-elimină pierderile de transmisie mecanică de 3–5% inerente setărilor de curele-și-rolei. De asemenea, necesită verificări de aliniere zero sau intervale de înlocuire a curelei, reducând costurile de întreținere pe durata de viață.

Î: Aceste ventilatoare de evacuare pot fi integrate cu sistemele de management al clădirii (BMS)?

A: Da. Motoarele sunt compatibile cu VFD-uri standard și controlere EC (Commutate Electronic), permițând integrarea cu semnale de control 0-10V sau termostate directe BACnet/Modbus pentru programarea automată a ventilației.

Î: Ce măsuri previne scurgerea apei prin pătrunderea bordurii acoperișului?

R: Unitatea dispune de un capac de bordură din aluminiu filat dintr-o-piesă, cu o surplosă extinsă care coboară peste bordura acoperișului. O garnitură opțională din neopren cu celule închise-instalată-din fabrică creează o etanșare etanșă între capacul bordului și flanșa de montare.

Î: Sunt aceste ventilatoare certificate pentru evacuarea fumului la{0}}temperatură ridicată?

R: Modelele standard funcționează până la 140 de grade F (60 de grade). Configurațiile de temperatură înaltă, certificate conform UL 705 (sau coduri regionale de incendiu echivalente pentru extracția fumului) sunt disponibile la cerere pentru funcționare continuă la 300 de grade F (149 de grade).

Î: Care este termenul standard de livrare pentru comenzile în vrac B2B și specificațiile personalizate OEM?

R: Configurațiile standard de catalog sunt livrate în 15 până la 20 de zile lucrătoare. Tensiunile personalizate ale motorului, acoperirile speciale de protecție sau configurațiile cu presiune statică-înaltă necesită de obicei 25 până la 35 de zile lucrătoare, în funcție de volumul comenzii.

Î: Ce documentație este furnizată cu fiecare transport?

R: Fiecare comandă include rapoarte individuale de testare a performanței AMCA, certificate de echilibrare dinamică, certificate de conformitate electrică UL, diagrame de cablare și manuale cuprinzătoare de operare și întreținere.

Solicitați o cotație

Furnizați parametrii proiectului pentru a primi o propunere tehnică, potrivire a curbei de performanță și cotație comercială în 24 de ore.

Parametrii de proiect necesari pentru aprovizionare:

Debitul de aer necesar (CFM sau m3/h) și presiunea statică (in. wg sau Pa)
Alimentare electrică (tensiune / fază / frecvență)
Configurație de descărcare (explozie-în sus vs. în jos-)
Cantitatea și codul poștal al locului de muncă-portul de destinație

Tag-uri populare: ventilator de evacuare de acoperiș cu acționare directă, China producători de ventilatoare de evacuare de acoperiș cu acționare directă, furnizori, fabrică

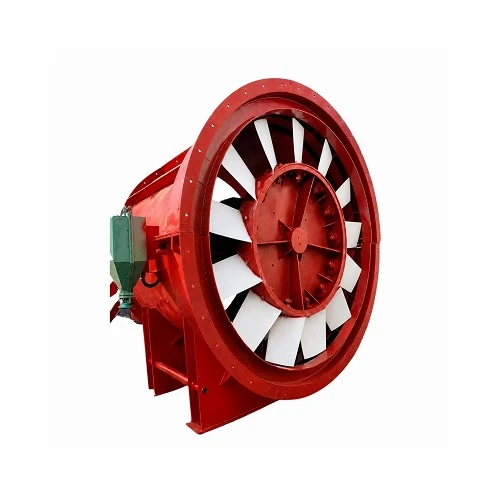

Ventilator de evacuare de pe acoperiș cu acționare directă
